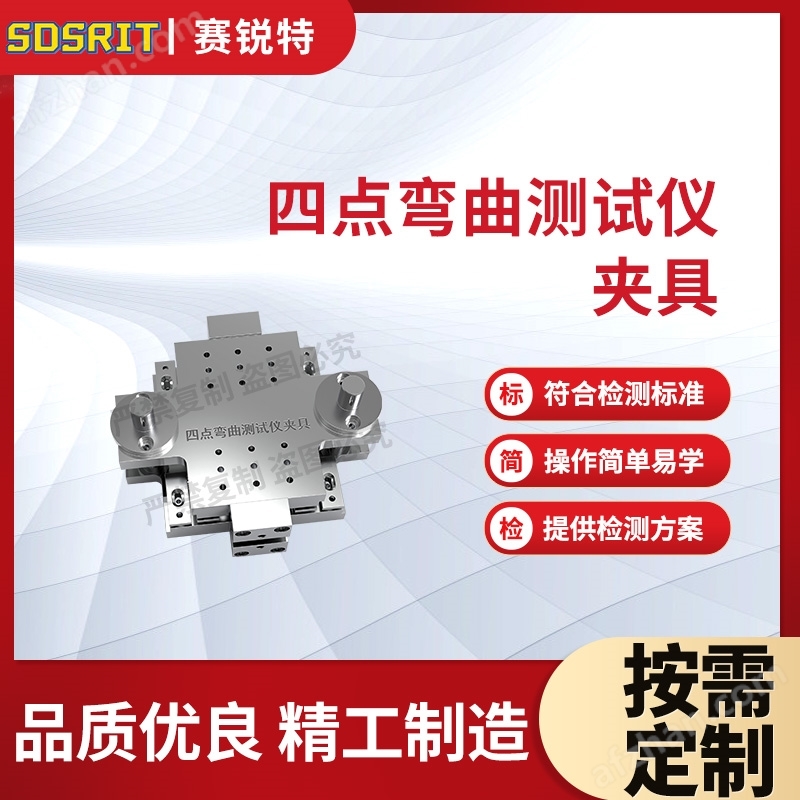

四點彎曲測試儀夾具-GB30367-2025

GB 30367-2025? 中規定的四點彎曲測試儀夾具用于牙科陶瓷材料的力學性能測試，其設計需符合標準附錄中的技術要求，以確保測試結果的準確性和可重復性。

根據該標準，四點彎曲夾具的核心參數如下：

支撐輥棒直徑?：?1.5 mm～5 mm（±0.2 mm）?，用于支撐試樣；

支撐輥棒中心跨度（L）?：?16.0 mm～40.0 mm（±0.5 mm）?，可根據試樣尺寸調整；

加載方式?：采用1/4點加載結構，即兩個內加載輥棒位于外支撐輥棒總跨距（L）的1/4處，使中間1/2跨距區域內彎矩均勻分布；

加載輥棒直徑?：與支撐輥棒相同，為 ?1.5 mm～5 mm（±0.2 mm）?；

材料要求?：輥棒應由硬度大于 ?40 HRC? 的硬質鋼或其他硬質材料制成，表面平滑，粗糙度 Ra 小于 ?0.5 μm?；

測量精度?：支撐輥棒中心間距需測量至 ?0.1 mm 以內?，確保加載位置精確。

該夾具適用于萬能力學試驗機，配合十字頭速度設定為 ?(1±0.5) mm/min? 進行測試，可準確測定陶瓷材料的彎曲強度和斷裂韌性。由于四點彎曲加載在試樣中部產生均勻應力區，能更真實反映材料本體性能，避免三點彎曲中應力集中于加載點的問題。
