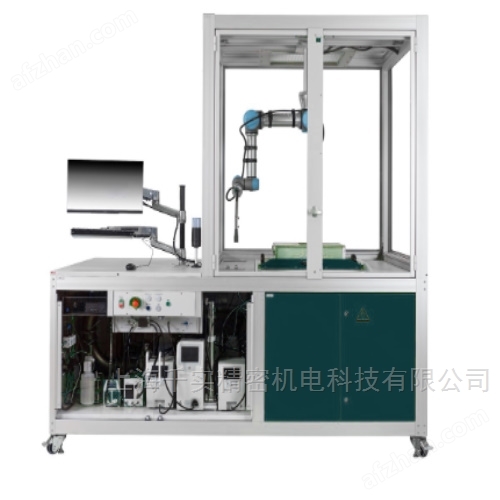

機器人HEPA/ULPA過濾器掃描檢測系統旨在評估二維和三維過濾器元件的整體和局部粒子過濾效率，以及泄漏檢測。機器人HEPA/ULPA過濾器掃描檢測系統采用模塊化設計，可以使用不同類型的測試氣溶膠，如DEHS、石蠟油和PSL。默認情況下，使用光學粒子計數器(OPC)進行效率測試和泄漏檢測，但也可以結合冷凝粒子計數器(CPC)或掃描電動粒子計數器(SMPS)進行粒徑分類氣溶膠的測量。初始測試系統設計用于適中流量的HEPA/ULPA面板過濾器和濾芯，按需可擴展至更高流量。
應用范圍：
產品開發與質量控制：本系統廣泛應用于HEPA/ULPA過濾器的開發和質量控制，確保過濾器達到高效的顆粒過濾性能。
過濾器掃描：用于掃描面板過濾器和濾芯，確保過濾器的每一部分都能進行全面的檢測。
三維掃描：支持V型過濾器的三維掃描，提供更詳細的局部效率數據。
高流量過濾器測試：系統可根據需求擴展，適應更高流量的過濾器性能測試。
本產品相其他產品，自動化三維過濾器掃描技術是其最大的創新亮點，能夠提升測試的靈活性和精度。
測試標準：
ISO 29463-4清除空氣微粒用高效過濾器和過濾介質.第4部分:過濾元件泄漏試驗方法.掃描法
ISO 29463-5用于去除空氣中顆粒的高效過濾器和過濾介質第5部分：過濾元件的測試方法
產品規格：
參數項規格
測試流量：1…300 m3/h
差壓測量范圍：50…5000 Pa
掃描速度：5…100 mm/s
樣品尺寸(W×H×D)
面板過濾器:50…500×30…500×7…280 mm
濾芯:40…350×40…350×45…600 mm
操作氣溶膠介質：DEHS,石蠟油,PSL
壓縮空氣供應：最大6.0 bar
電源供應：3×400 VAC,32 A
氣溶膠生成技術：DEHS,石蠟油,PSL
氣溶膠測量?jī)x器
光學粒子計數器(OPC)
冷凝粒子計數器(CPC)
掃描電動粒子計數器(SMPS)
系統尺寸：(W×H×D)4000×4000×3000 mm
產品特點：
1.自動化三維掃描：市場商用自動三維過濾器掃描解決方案，能夠?qū)^(guò)濾器進行全面檢測。
2.靈活定義樣品尺寸：操作員可以根據需求靈活定義過濾器樣品的尺寸，適應不同類型的過濾器。
3.快速實現新掃描概念：機器人編程支持快速實現新的掃描方案，方便迅速調整以應對不同測試需求。
4.多種氣溶膠介質選擇：支持使用DEHS、石蠟油和PSL等多種氣溶膠，提供精確的過濾效率和泄漏檢測。
5.先進的測量技術：集成了光學粒子計數器(OPC)、冷凝粒子計數器(CPC)和掃描電動粒子計數器(SMPS)，滿足多種氣溶膠測試要求。
配件及耗材：
DEHS氣溶膠發生器：適用于DEHS氣溶膠的生成【1個】
石蠟油氣溶膠發生器：適用于石蠟油氣溶膠的生成【1個】
PSL氣溶膠發生器：適用于PSL氣溶膠的生成【1個】
測試原理：
該系統通過多功能測試平臺，利用罩體組件進行整體過濾效率測試，進一步通過多分散氣溶膠(如DEHS、石蠟油或PSL)對過濾器進行局部效率掃描和泄漏檢測。每次測試中，系統會逐步通過不同粒徑的氣溶膠進行操作，從而可靠地確定最穿透粒徑(MPPS)，并為過濾器的開發提供有價值的數據。
整體效率測試：使用罩體組件進行整體過濾效率快速檢測。
局部效率和泄漏檢測：通過多分散氣溶膠進行局部掃描，全面檢查過濾器的泄漏情況。
可靠的MPPS曲線：通過分類氣溶膠和冷凝粒子計數器(CPC)的結合使用，獲得精準的MPPS曲線，為過濾器開發提供可靠的數據支持。
操作說明：
安全注意事項：操作員在使用設備時應佩戴適當?shù)膫€(gè)人防護裝備，包括防護眼鏡和手套，確保操作安全。
氣溶膠處理：使用DEHS、石蠟油和PSL等氣溶膠時，應確保操作環境通風良好，并避免直接吸入氣溶膠。
設備檢查與維護：定期檢查氣溶膠發生器、粒子計數器和機器人部件，確保系統穩定運行。
實驗流程：
1.準備階段：
根據測試需求選擇待測過濾器類型，并確認其尺寸范圍。
設置氣溶膠發生器，選擇合適的氣溶膠和測試條件，啟動系統進行預熱。
2.測試階段：
將過濾器安裝在機器人工作平臺上，確保固定牢靠。
啟動掃描系統，機器人會自動開始執行掃描操作，并按照設定的參數完成測試。
3.數據分析階段：
通過光學粒子計數器(OPC)、冷凝粒子計數器(CPC)或掃描電動粒子計數器(SMPS)收集數據。
根據測試數據生成詳細的過濾器性能報告，分析過濾效率、泄漏點和MPPS曲線。
