用于分散染色的顯微鏡支持石棉的定性分析和鑒定
偏光顯微鏡可以測量石棉的性質，如折射率、雙折射、延遲、消光角度、多色性和伸長跡象，有助于識別石棉。LV100ND POL/DS是一款高性能偏光顯微鏡，配有可在高達400倍放大倍率下進行色散染色觀察的配件。
LV100ND POL/DS采用具有高消光系數的光學元件，便于檢測和觀察高精度光學特性。
LV100ND POL/DS可以分析石棉的雙折射、消光角度、伸長率、折射率、雙折射量和多色性。
改變物鏡和相差模塊支持觀察對應于浸沒液體的折射率的石棉分散顏色。LV100ND POL/DS可實現石棉的定量分析和分散染色觀察。
可旋轉的圓形刻度載物臺可在極化觀察期間提供的樣品旋轉和精確分析。
主要特性
雙折射

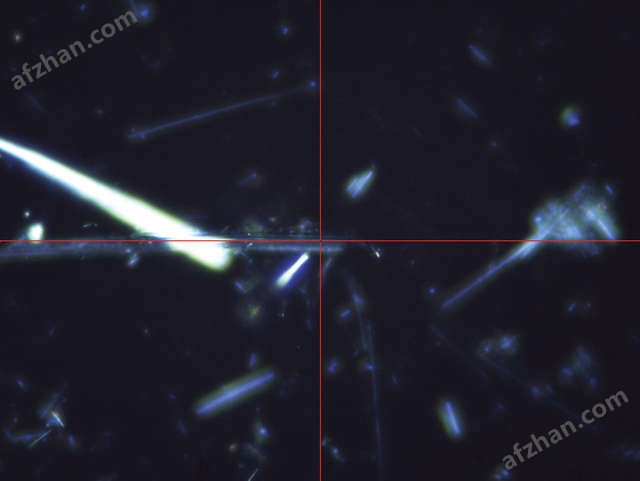

巖棉和溫石棉的混合物
交叉尼科爾斯，對角線位置
十字尼科爾，滅絕的位置
消光角度
鐵石棉
平行尼科耳，解理面與十字準線對齊
交叉尼科耳，測量消光角
伸長的跡象
鐵姆石正面：減去對角線位置
青石棉陰性：附加對角線位置
折射率（液體的折射率nD = 1.605）
溫石棉和鐵石棉
標本的上部是聚焦的
標本的下部是聚焦的
用于獲得雙折射幅度的延遲（光程差）
鐵石棉
對角線位置
確定減去對角線位置（插入測試板）
測量分析儀旋轉角度（插入Senarmont補償器）
多色
Crosidolite
與偏振器的振動方向平行
正交于偏振器的振動方向
色散顏色
溫石棉
nD = 1.550，紅紫藍色
鐵石棉
nD = 1.680，粉紅色
青石棉
nD = 1.680，橙色至紅色赭石

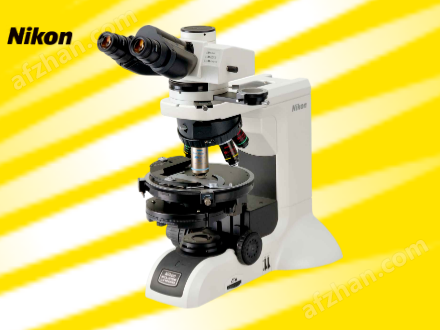

LV100ND POL/DS | |
|---|---|
| 光學系統 | CFI60無限遠 |
| 照明 | 新型照明器（亮度超過100 W） |
| 12 V-50 W鹵素?zé)簦ㄐ滦蚅V-HL50W型號）;內置12 V-50 W直流變壓器;帶有后鏡片的預定心燈箱;內置復眼鏡頭; ND8，NCB11濾光片 | |
| 調焦 | 同軸粗/細調焦旋鈕;焦點：30毫米;粗：每轉14毫米; 微調：每轉0.1毫米;最小讀數：以1μm為增量（左：粗/微，右：微調旋鈕） |
| 目鏡 | 10倍; FOV22; CM型有十字準線和千分尺，目鏡刻度 |
| 鏡筒 | 用于偏光顯微鏡的P-TT3三目鏡筒;帶十字線 |
| 偏光中間管 | 檢偏鏡可拆卸;可切換的正視/錐光觀察;帶板/補償槽;聚焦和定心Bertrand鏡頭 |
| 檢偏鏡 | 360°旋轉表盤;最小讀數角度0.1° |
| 物鏡轉盤 | 可對中五孔物鏡轉盤;帶DIN補償器插槽 |
| 載物臺 | 用于偏光顯微鏡的高精度圓形載物臺;可水平旋轉360°; 可以固定在特定的位置;以1°為增量刻度（0.1°讀數，帶刻度）; 45°點擊停止 |
| 可連接的機械平臺;游標0.1毫米 | |
| 聚光器 | LV-CUD通用冷凝器干燥（NA 0.9），DC PH1，DC PH2和LV-C 2-4x鏡頭是必需的 P擺出式冷凝器（可選） |
| 起偏鏡 | C-SP簡易偏光鏡;一鍵式外擺式 |
| 物鏡 | 偏振：CFI Achromat P 4X，P 10X，LWD P 20X，P 40X，P 100X油 分散：CFI Achromat R-DS 10X，CFI Plan Achromat C-DS 10X，CFI Plan Fluor R-DS 40X |
| 補償器 | P-CL1/4λ＆色板，石英楔形補償器或Sénarmont 補償器可以插入偏振中間管槽 |
| 測量濾片 | IF546 / 12濾光片（?45mm） |
| 能量消耗 | 1.2 A / 75 W |
