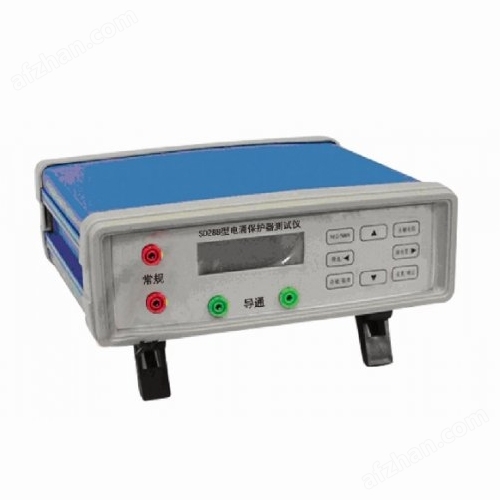

SD288型電涌保護器現場檢測儀適用于電源避雷器(SPD)常規安全巡檢和工程驗收。主要功能:(1)SPD直流參考電壓(U1mA)的測試; (2)SPD實際漏電流的現場測試; (3)放電管測試及批量放電管快速篩選;(4)測量SPD的絕緣電阻。
液晶顯示界面,示值清晰,測量數據直觀易讀;內置大容量充電電池,確保長時間穩定測試;操作簡單,使用便攜。
一、主要功能特點:
1、電源避雷器 (SPD) 直流參考電壓 (U1mA) 的測試;
2、在 0.75U1mA下進行漏電流 (I1e) 的測試;
3、放電管測試及批量放電管快速篩選;
4、測量SPD 的絕緣電阻;
5、適用于電源避雷器 (SPD) 常規安全巡檢和工程驗收
6、直流供電:內置大容量充電電池,確保長時間穩定測試,不需外接電源;
7、體積小,重量輕,攜帶方便;
8、液晶顯示界面,示值清晰,測量數據直觀易讀。
二、主要技術參數:
1、輸出測試電壓:0 ~1900V U1mA誤差: ±2%±1d;測試時間: t ≤3s
2、漏流測量范圍:0.1~199.9µA;恒流誤差: ≤ ±3%±3d;
3、絕緣電阻:0~1000MΩ;
4、高壓預置范圍:10~1800V連續可調;放電管:(200±8) V/s
5、電壓上升速率:(100±8) kV/s;
6、電源電壓:DC 12V; 測量功率: ≤5.5W
7、工作環境溫度:-5℃~ +40℃;
8、濕度:≤ 85%RH
9、尺寸和重量:210mm×196mm×80mm;約2.1 kg
三、判定方法
1、 電源避雷器 (SPD) 直流參考電壓 (U1mA) 的測試:用儀器測出的 SPD 實測限制電壓與生產廠標稱值比較,當誤差大于 ±20%時,可判定 SPD 失效。也可與產品生產廠提供的允許公差范圍表對比判定。
2、 漏電流(I1e )的測試:檢測 SPD 的劣化程度,規定在 0.75U1mA 下測試。實測 I1e 不應大于產品標稱的值;如產品未標定出 I1e 值時,一般不應大于 20μA。
3、測量 SPD 的絕緣電阻,確保不小于 50M?/500V
4、測試 SPD 內置熱保護限流元件(脫離裝置)的有效性
5、電源避雷器 (SPD) 接地端有效接地的檢查
