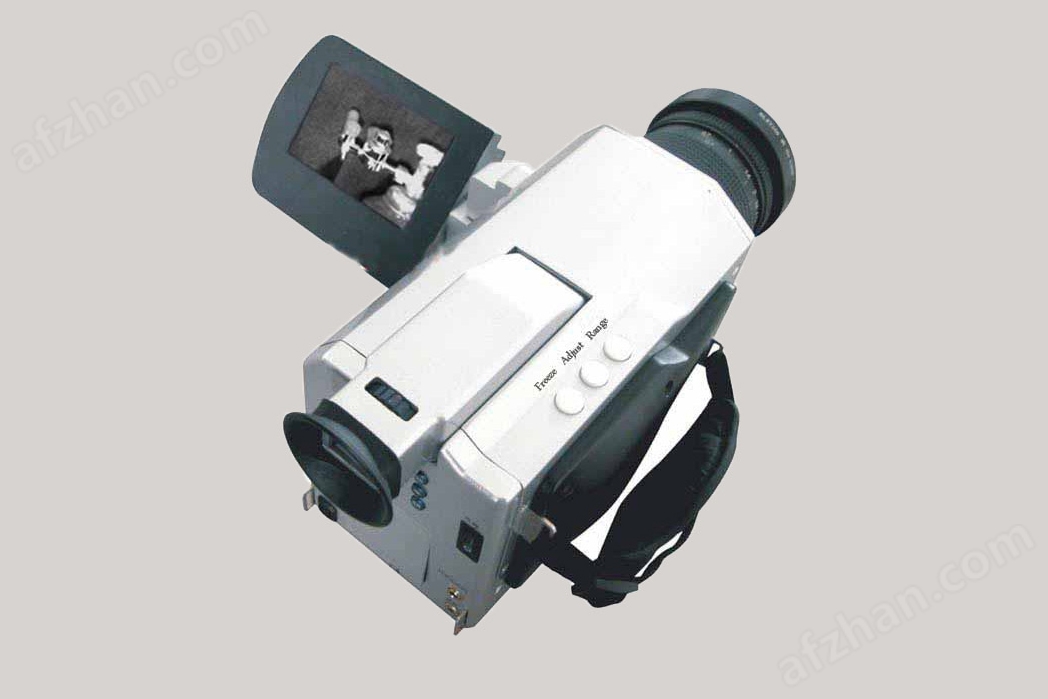

SF6紅外熱像檢漏儀（YTDL-DH310）
概述
SF6紅外熱像檢漏儀（YTDL-DH310）采用了一個制冷式量子阱紅外探測器（QWIP），它不僅可以遠距離準確地檢測SF6氣體泄漏點，其熱靈敏度小于0.025℃，可發現被檢測設備微小的溫度差別，并準確地讀出溫度。是集SF6氣體檢漏和紅外測溫為一體的、高性能的紅外成像儀。
產品特點
? 制冷型探測器：采用工作波段10.3∽10.7um制冷式量子阱紅外探測器（QWIP），能清晰成像SF6等20多種氣體。
? 無需特定背景，無需輔助光源:0.025oC超高靈敏度，被動紅外成像，無需特定背景，無需輔助光源，適用各種現場檢測，SF6探測靈敏度≤0.001毫升/秒。
?
帶電檢測:被測設備無需停電，遠距離檢測SF6氣體泄漏點及成像，還可以紅外測溫。
? 雙重功能:可用于SF6氣體檢漏和設備測溫檢測，測溫范圍-20℃～500℃。
? 鏡頭可選:提供三種鏡頭7°、10°、20°，客戶自由選擇且輕松互換。
技術參數
型號 | YTDL-DH310 | |
應用行業 | 電力，化工，政府 | |
主要探測氣體 | SF6氣體、氨氣 | |
探測器性能 | 類型 | 焦平面、制冷型量子阱探測器（QWIP） |
像素 | 320*256 | |
像元間距 | 30μm | |
波長范圍 | 9.8～11.2um | |
熱靈敏度 | ＜0.025℃（+30℃時） | |
探測氣體靈敏度 | ≤0.001毫升/秒 | |
鏡頭 | 鏡頭 | 標準鏡頭14.5°×10.8°/0.5m 可選鏡頭24°×18°/0.3m |
聚焦 | 手動/電動/自動 | |
空間分辨率 | 0.55mrad(14.5o×10.8o) | |
可選鏡頭 | 20°×15°/ 0.25m 可選 | |
圖像性能 | 幀頻 | 50Hz/60Hz |
電子變焦 | 1～8倍連續電子變焦 | |
內置可見光相機 | 500萬像素CMOS，自動對焦，1個LED補光燈 | |
圖像顯示 | 液晶顯示屏 | 5″270°旋轉 800*600像素 LCD屏 |
調色板 | 12種調色板可選（包括鐵紅、彩虹、白熱和黑熱等） | |
圖像調整 | 自動/手動調整對比度、亮度 | |
測量 | 測溫范圍 | -40℃～+50℃ 0℃～+250℃ +200℃～+500℃ |
測溫精度 | ±2℃或±2% （讀數范圍），取大值 | |
測溫校正 | 自動/手動 | |
測量模式 | 10個可移動點，5個可移動區域（溫、溫捕捉、平均溫度測量），可移動線測溫，等溫分析，溫差測量，溫度報警（聲音、顏色） | |
設置功能 | 日期/時間，溫度單位℃/℉/K，語言 | |
輻射率校正 | 0.01至1.0輻射率可調,或通過預定義的物質輻射率表校正輻射率 | |
背景溫度校正 | 自動，根據輸入的背景溫度 | |
大氣透過率校正 | 自動，根據輸入的反射環境溫度、距離、相對濕度、環境溫度 | |
圖像存儲 | 存儲卡 | 32G SD卡 |
存儲方式 | 手動/自動單幀圖像存儲，連續可見光、紅外圖像 | |
單幀紅外圖像格式 | 單JPEG格式，帶16位測量數據圖像 | |
單幀可見光圖像格式 | 單幀，JPEG格式 | |
典型應用

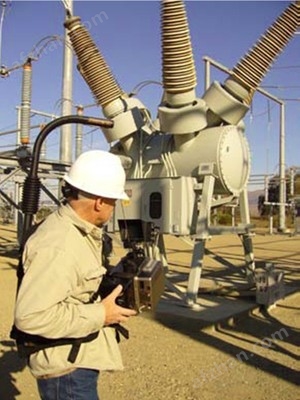

? 用于電力SF6氣體泄漏檢測
約泰電力基于太陽光中紅外檢測技術開發出YTDL-DH310紅外熱像檢漏儀，旨在幫助電力領域解決越來越多的氣體泄漏問題。它的應用更好地控制SF6氣體排放。保護環境，造福千秋。
? 適用于環保的熱成像技術
環保部門正使用YTDL-DH310紅外熱像儀檢測工廠化學物質與氣體的泄漏情況，評價對環境空氣質量的影響。檢測對象包括輪胎廠、塑料原料工廠及天然氣公司為勘測某一種氣體。
成像效果
? 油氣開采領域熱成像技術
油氣開采行業使用熱成像技術避免高成本及危險氣體排放等事故的發生。借助紅外熱像儀，可提前定位廢氣泄漏區域，避免受到生產中斷影響。因此，熱成像技術在性預防維護計劃中發揮著重要作用。
? 石油化工和石油精煉領域
使用紅外成像儀已成為眾多油氣領域企業標準的行業慣例。同時，紅外熱像儀也用于識別揮發性有機化合物（VOC）泄漏源，從而確保及時修復泄漏部件。***的VOC檢測手段可確保企業改善作用安全、提高生產效率并**限度杜絕各種泄漏隱患
售后服務
? 免費提供產品升級和用戶指導。
? 現場培訓指導，開展現場演示操作。
? 一年免費保修，終身備品支持和維護。
? 熱線電話24小時全天候解答用戶的咨詢。
