一、產品介紹
內置式居民閱讀機具，是可集成到各種智能設備中使用，產品符合《GA450-2013 臺式居民閱讀器通用技術要求》、《GA467-2013 居民驗證安全控制模塊接口技術規范》和CSP-V05-001:2013《社會公共安全產品認證實施規則居民閱讀機具產品》，具有閱讀信息、驗證真?zhèn)蔚裙δ堋Ｔ撛O(shè)備可以作為一種功能模塊內置于各種設備中，廣泛應用于、民政、金融、通信、教育、交通、特業等各行業。比如自助終端、安卓平板手持機、機柜、售貨機等產品的集成。支持各種定制。
二、 產品特點
1、多通信方式接口：USB、串口(TTL)
2、提供標準函數庫，庫函數支持各種開發環境：如 Windows、Linux、UNIX、Andriod 等操作系統；也可根據用戶需求進行定制開發軟件。
3、提供多行業應用插件，可無縫集成，無需改造原系統。
三、性能指標
項目 | 參數 |
射頻技術 | 符合 ISO14443 Type B 標準；工作頻率：13.56 MHz |
讀卡距離 | 0～3cm（具體高度根據安裝方式?jīng)Q定） |
通訊接口 | USB/串口(TTL) |
應用平臺 | WIN2000/XP/NT/7/8；LINUX；UNIX；WIN7；ANDROID |
外觀尺寸 | 主板：52*17mm;天線板：60*35mm，可按要求定制尺寸 |
重 量 | < 100g |
工作電流 | <300mA |
工作電壓 | 5V |
數據線 | 定制 |
工作環境 | 工作溫度：0~+50℃ 儲運溫度：－40℃～+60℃ 工作濕度：<90％RH 貯運濕度：20％ ～93％RH(40℃) |
可靠性 | 平均工作時間（MTBF）不小于 5000 小時 |
適用標準 | 《GA450-2013 臺式居民閱讀器通用技術要求》 《GA467-2013 居民驗證安全控制模塊接口技術規范 》 CSP-V05-001:2013 《社會公共安全產品認證實施規則居民 閱讀機具產品》 |
四、模組說明

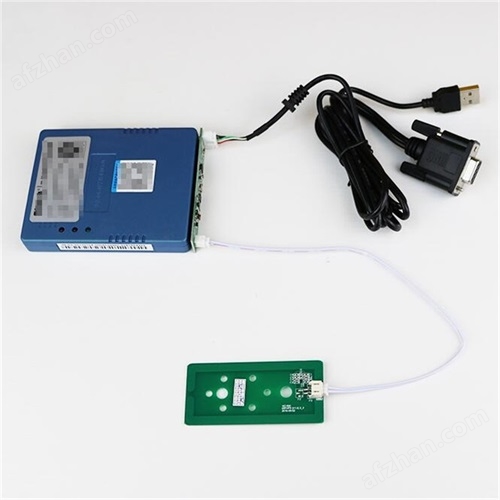

讀卡模組介紹：讀卡模組主要由主板、天線板組件、SAM模塊三部分組成，具備基本的讀卡功能。
主板： 52*17mm 尺寸可定制
主板采用兩層板設計，同時具備兩種通訊接口：USB、TTL串口，用
戶可根據需要任選其一。
天線板：60*35mm,連接線采用2芯間距1.25，尺寸可定制
安全模塊：45*52mm具體尺寸以部發布的安全模塊規范為準
五、通訊接口介紹
接口連接采用4芯間距1.25連接座，連接座定義：
USB通信：1腳：5V電源；2腳：D-,3腳:d+，4腳:GND
串口通信：1腳：5V電源；2腳：上位機TX,3腳:上位機RX，4腳:GND；
串口信號電平為TTL3.3V
：
