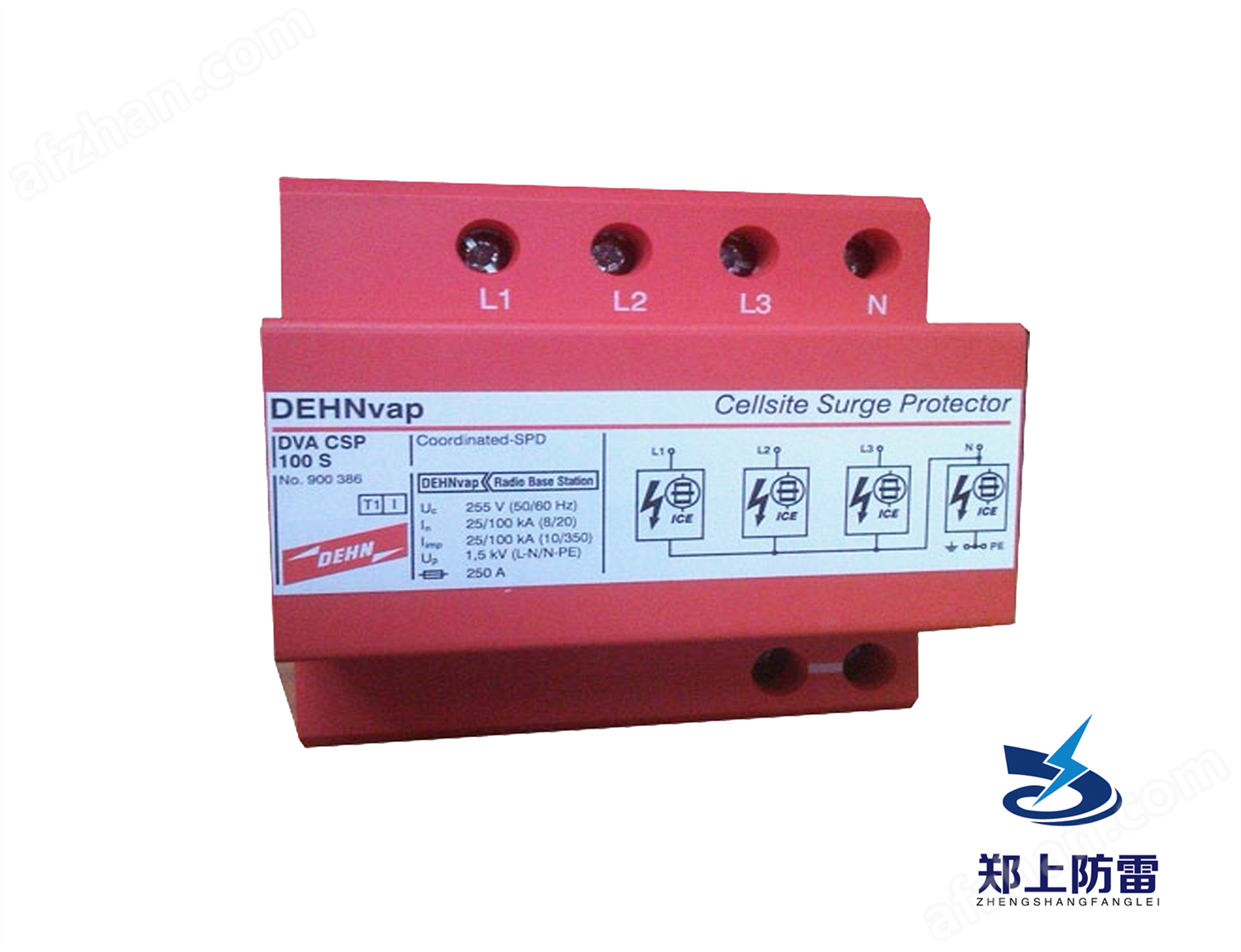

德國DEHN復合型電源保護器 DVA CSP 100,DVA CSP 50 進口防雷器
DEHN DEHNvap CSP 100(DVA CSP 100),DEHNvap CSP 50(DVA CSP 50)多相復合雷電流電涌保護器,適用于無線移動系統的過壓以及防直擊雷的保護,應用于防雷分區OA-2。
一、功能特點
? 結構緊湊,密封式火花間隙
? 采用RADAX—Flow的后續電流限定能力技術
? 與電源C、D級電涌保護器組合使用,無需退耦器,亦可直接與過壓類別I的終端裝置相連(當UN=230V AC時)
? 低電壓保護等級<1.5KV
? 配有完整的接線,適用于TN和TT的供電系統
? 雙接線端,以及多功能端口,可接導線和匯流排
? 可選擇加裝遙信模塊
? 配有工作電壓指示燈
二、產品參數
| DVA CSP 100 | DVA CSP 50 | |
| 依據EN 61643-11, SPD | 1級 | |
| 依據IEC 61643-1, SPD | Ⅰ級 | |
| 額定電壓(持續工作電壓)UC | 255V/50Hz | |
| 雷電沖擊電流 (10/350μs) Iimp | 25/100kA | |
| 電壓保護水平 Up | ≤1.5kV | |
| Uc時工頻續流遮斷能力 [L-N] Ifi | 25kArms | |
| 續流抑制/選擇性 | 預期續流到25kArms時,32A熔絲不跳 | |
| 響應時間 tA | ≤100ns | |
| 后備熔絲 (L) | 315A gL/gG | |
| 后備熔絲 (L-L’) | 125A gL/gG | |
| 后備熔絲時短路耐受能力 | 25kArms | |
| 工作溫度范圍 TU | -40℃ … +80℃ | |
| 最小安裝導線截面積 | 10mm2多股線/軟線 | |
| 安裝導線截面積 (L1,L2,L3,N,PE) | 50mm2多股線/35mm2軟線 | |
| 安裝導線截面積 (L1’,L2’,L3’,N’,〨) | 35mm2多股線/25mm2軟線 | |
| 安裝方式 | 35mm DIN軌,依據EN 50022 | |
| 外殼材料 | 紅色熱塑性材料, UL 94-0 | |
| 防護等級 | IP 20 | |
| 尺寸 | 8 mods, DIN 43880 | |
| 測試標準 | E DIN VDE 0675-6,-6/A1,-6/A2,EN 61643-11,IEC 61643-1 | |
