德州一體化污水處理裝置污水處理廠格柵間的設計

1.格柵間形式選擇

格柵間主要由進水井、過水渠組成。主要設備包括格柵除污機、柵渣壓實機、柵渣輸送機及吊運設備。根據格柵底與地面高差、格柵的安裝位置，格柵間分為地面式和半地下式。因為地面式格柵間可將柵渣壓實機、柵渣輸送機安裝在地面上，運行和維護方便，減少工程投資和降低施工難度，所以在滿足格柵除污機機械強度、剛度及除污能力的條件下，應優先考慮采用。

2.格柵迎水面設檢修平臺

通常的設計在格柵的背水面設有清除柵渣的工作臺。實際運行中發現，迎水面無檢修平臺給格柵除污機的維修帶來很大的困難，為解決這個問題，在格柵間迎水面增加檢修平，平臺宜高出正常水位0.5 m，采用鋼筋混凝土材料。

3.過水渠增設排風設施

格柵間過水渠道是有毒有害氣體產生和聚集的主要場所，極易發生中毒事故。為消除事故隱患，在格柵間內應增設機械排風系統，取風口設在過水渠道內。在檢修前先打開排風機，排除有毒有害氣體。

4.屋頂設天窗降低格柵間高度

格柵間內安裝起吊設備，用于柵渣起吊外運和格柵起吊檢修。由于格柵較高，所需起吊高度較大，增加了格柵間的高度，土建造價高。設計時考慮廠房高度可僅滿足柵渣外運的要求，對于格柵檢修，可在屋頂設置天窗，天窗的尺寸滿足格柵長、寬要求，適當?shù)亟档透駯砰g高度。

5.進水渠格柵預留槽與格柵尺寸相吻合

目前國內一些廠家生產的格柵尺寸小于進水渠的格柵預留尺寸，污水中的部分柵渣會從縫隙之間繞過，影響了除渣效果。設計時將二者間隙控制在2cm以內，保證除渣效果。

6.減少柵渣壓實設備

根據國內的污水水質，柵條間隙>25 mm粗格柵清除的柵渣，多數為塑料薄膜等大塊雜質，不經壓實可收集外運，在格柵間內不需要安裝柵渣壓實機，但應在柵渣收集箱周圍做排水坑和沖洗設施。

7.備用格柵的選用

格柵間設置格柵不宜少于2臺。如果格柵底與地面高差小于2.5 m，應選人工清除格柵備用；格柵底與地面高差較大時，人工清除柵渣非常困難，備用格柵也應選用機械格柵。格柵之間應保持1.0～1.5 m的凈距，保證格柵除污機安裝和維修。

8.細格柵*采用階梯式格柵

階梯式格柵除污機是從國外引進的一種新型格柵除污設備，其運作特點是沒有耙斗，使用成排的階梯式柵條，靠隔排柵條固定，隔排柵條可移動，運行時柵條向上旋轉，將截留的柵渣輸送*一個階梯，一級一級到達頂部的卸料口。階梯式格柵是一種自清式棒式細格柵，具有去除污物效率高、耐磨損、體積小、結構靈巧和可提升出水面維修等優點。常見的其他類型細格柵清污機安裝就位后，地面以上部分一般有2 m高度，而階梯式細格柵只需約0.6 m，所需凈空較低，可降低廠房高度。

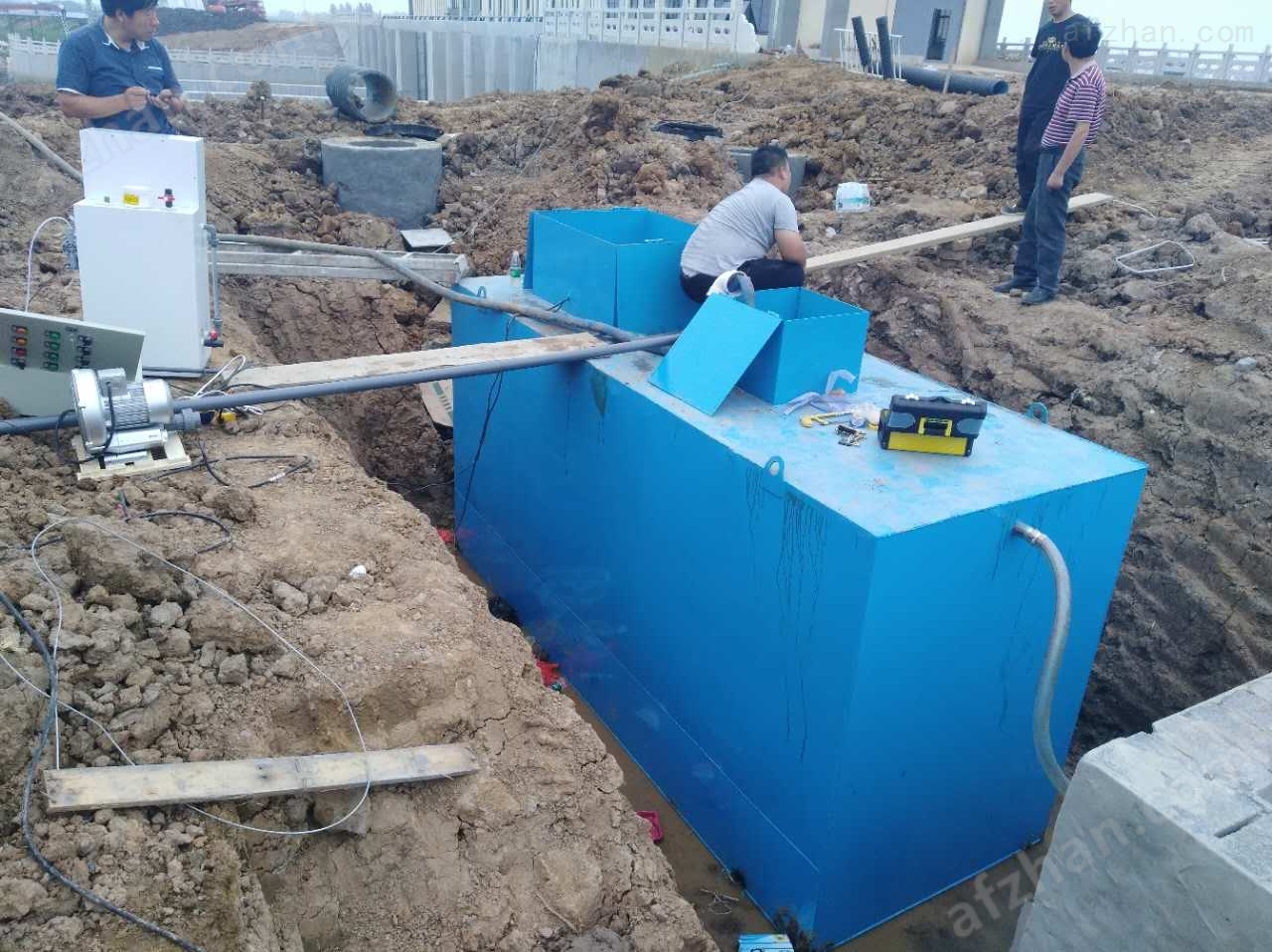

德州一體化污水處理裝置安裝步驟及要求

根據安裝圖與基礎圖，準備基礎以安裝平面圖大小尺寸為準，做好混凝土底板，基礎要求平均承壓5t/m2，基礎必須水平，并應在混凝土基礎澆注保養期結束后才能進行安裝，如設備安裝在地坪以下，基礎離地坪相對標高按圖尺寸為準，同時四周挖掘?qū)挾?，長度必須離基礎邊線500mm以上，以便管道安裝。

管道安裝連接應該在設備就位時考慮好，設備就位時必須按說明書設備自重，配合吊車噸位大小，安裝順序按現場對照圖就位，筒體的位置，方向不能放錯，互相間距必須正確。

根據安裝圖，連接管道，設備就位后連接管道用橡皮墊緊固好，使連接處不滲漏。

安裝完畢后設備與基礎地板必須連接固定，保證不使設備流動上浮，同時須在設備中注入污水（無污水時，用其他水源或自來水代替），充滿度必須達到70%以上，以防設備上浮。同時，檢查好各管道有無滲漏。試水各管路口必須不滲漏，同時設備不受地面水上漲，而使設備錯位和傾斜。

設備安裝完畢無不妥后，即可用土填入設備四周與間隙中夯實，并整平地面填土時應注意：

（1）設備人孔蓋板必須高出地坪50mm左右；

（2）不能讓土堵塞人孔蓋板上的進氣口。

把電控柜控制線與設備接通，接線時注意風機及潛污泵電機的轉向，控制柜要放在通風處，保持干燥，一般控制柜不能放在露天。須防日曬，淋雨等。以免控制板及接線頭漏電，燒毀控制板。

施工組織設計

主要施工技術：

1、土建施工：步驟包括開挖、予埋管道、墊層、扎鋼筋、澆混凝土、回填土方、綠化，嚴格要求按照施工規范進行操作。

2、安裝施工：對于各種和通用設備，按照產品或設備的隨機技術文件來安裝，同時結合其他管道、電氣、自控專業的安裝技術要求搞好施工技術配合。

3、一般設備安裝施工重要包括以下的主要程序：

(1)設備開箱、點件、驗收。

(2)設備基礎測位、劃線，檢查

(3)設備吊裝、就位，初平灌漿驗收。

(4)設備精平、清洗檢查，加注潤滑油。

(5)設備試運轉。

4、主要設備安裝配合：

(1)水泵的安裝，應該在泵房內的工藝管道安裝前就作好泵的精平工作。而泵的試運轉必須在管道和電氣裝臵安裝完畢，水壓試驗、電氣測試結束通水后進行。

(2)軸流式通風機安裝，安裝于墻體上部的通風機，在土建墻體施工時怍好固定件或螺栓的埋設，墻體施工后再安裝風機。

(3)設有獨立的混凝土基礎，預留地腳螺栓孔采用二次灌漿安裝的設備。在土建基礎施工前，安裝應配合核對基礎與設備底座尺寸。核對無誤舌方可澆灌混凝土。

(4)所有設備的安裝標高都應該來源于土建設計的標高，因此在交接和確認設計高程時，要有交接手續并且與土建、安裝簽字。

5、對埋地管道本著先深后淺，先重力流管道后壓力流管道的原則。

6、管道內壁采用高分子材料噴涂。

wsz砌筑工程的施工方案、方法

1、工藝流程

拌制砂漿 → 確定組砌方法 → 排磚撂底 → 砌筑→ 抹防潮層

2、 拌制砂漿

（1） 砂漿配合比應采用重量比，并由試驗室確定，水泥計量精度為±2%，砂，摻合料為±5%。

（2）宜用機械攪拌，投料順序為砂→水泥→摻合料→水，攪拌時間不少于1.5min。

（3）砂漿應隨拌隨用，一般水泥砂漿和水泥混合砂漿須在拌成后3h和4h內使用完，不允許使用過夜砂漿。

（4）基礎按一個樓層，每250m³砌體，各種砂漿，每臺攪拌機至少做一組試塊（一組六塊），如砂漿強度等級或配合比變更時，還應制作試塊。

3、冬雨期施工

（1）砂漿宜用普通硅酸鹽水泥拌制，石灰膏等摻合料應有防凍措施，如遭凍，必須融化后方可使用。砂中不得含有大于10mm的凍塊。

（2） 磚應冰霜，冬期不澆水，應適當增大砂漿的稠度。

（3） 砌磚一般采用摻鹽砂漿，其摻鹽量、材料加熱溫度均按冬施方案規定執行。砂漿使用時的溫度不應低于+5℃。

（4）雨期施工時，應防止基槽灌水和雨水沖刷砂漿；砂漿的稠度應適當減小。每天砌筑高度不宜超過1.2m，收工時覆蓋砌體上表面。

4、 排磚撂底

（1）基礎大放腳的撂底尺寸及收退方法必須符合設計圖紙規定

（2）大放腳的轉角處，應按規定放七分頭，其數量為一磚半厚墻放三塊，二磚墻放四塊，以此類推。

5、  砌筑

（1）磚基礎砌筑前，基礎墊層表面應清掃干凈，灑水濕潤。先盤墻角，每次盤角高度不應超過五層磚，隨盤隨靠平、吊直。

（2）砌基礎墻應掛線，二四墻反手掛線，三七以上墻應雙面掛線。

（3） 抹防潮層

將墻頂活動磚重新砌好，清掃干凈，澆水濕潤，隨即抹防水砂漿，設計無規定時，一般厚度為15～20mm，防水粉摻量為水泥重量的3%～5%。

（4）基礎大放腳砌至基礎上部時，要拉線檢查軸線及邊線，保證基礎墻身位置正確。

（5）暖氣溝挑檐磚及上一層壓磚，均應用丁磚砌筑，灰縫要嚴實，挑檐磚標高必須正確。

（6）各種預留洞、埋件、拉結筋按設計要求留置，避免后剔鑿，影響砌體質量。

（7）變形縫的墻角應按直角要求砌筑，先砌的墻要把舌頭灰刮盡；后砌的墻可采用縮口灰，掉入縫內的雜物隨時清理。

（8） 安裝管溝和洞口過梁其型號、標高必須正確，底灰飽滿。

6、確定組砌方法

（1）組砌方法應正確，一般采用滿丁滿條。

（2）里外咬槎，上下層錯縫，采用“三一”砌磚法（即一鏟灰，一塊磚，一擠揉），嚴禁用水沖砂漿灌縫的方法。

7、基礎標高不*或有局部加深部位，應從zui低處往上砌筑，應經常拉線檢查，以保持砌體通順、平直，防止砌成“螺絲”墻。
